【两端浮动轴承布置】

如果不需进行精确轴向定位，则两端选用浮动支撑是一种很经济的布置方法。这种布置结构与可调整的轴承布置相似。但是，在浮动轴承布置中，轴与轴承座之间的相对位移可达到轴向游隙 s。 s 值作为轴向定位精度特性，即使在最不利的热膨胀条件下，轴承也不会在轴向卡死。

【适用的轴承】

适宜用作浮动轴承布置的轴承包括深沟球轴承、调心球轴承和调心滚子轴承。

这些轴承中的一个套圈，通常是外圈，其配合允许有轴向移动。在浮动轴承配置中，带保持架的轴承 NJ，轴承内部可进行长度补偿。内圈和外圈可以采取过盈配合 。 圆锥滚子轴承和角接触球轴承必须进行调整以保证运转正常，所以不适合用作浮动轴承。

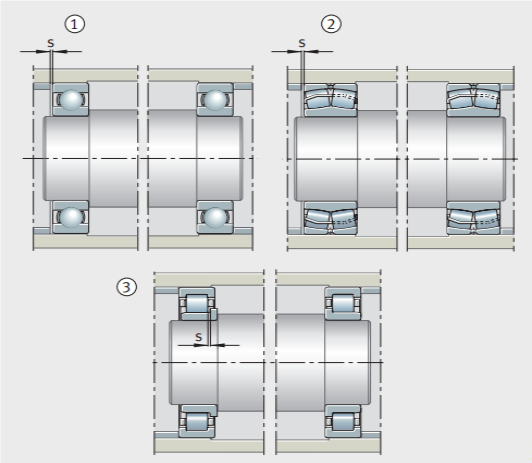

【两个深沟球轴承】

图1两个调心滚子轴承

图2两个 NJ 型圆柱滚子轴承

图3 s = 轴向游隙

【配合】

根据使用功能，滚动轴承相应地在轴和轴承座上进行径向、轴向及周向定位。径向和周向定位通常靠配合力实现，即轴承套圈采用紧配合。轴向定位一般由结构锁紧件获得。

配合选择标准

在选择配合时必须考虑以下因素：

1.为了充分利用轴承的承载能力，必须使轴承的内外圈有良好的周边支撑

2.轴承套圈和配合件之间不得有相对微动，否则会损伤配合表面

3.因此，浮动轴承的一个套圈必须补偿轴和轴承座的长度变化而引起的轴向位移

4.轴承的安装和拆卸应尽量简便。

轴承套圈周向方向良好的支撑要求紧配合。套圈与配合件之间不许有微动也需要紧配合。对于不可分离型轴承为了保证能够安装和拆卸，则只能一个套圈采用紧配合。对于圆柱滚子轴承 N 型、 NU 型以及滚针轴承，两个套圈可采用过盈

【注】由于紧配合和内外套圈之间的温差，造成轴承径向游隙减小。在选择内部游隙时必须考虑这一点。如果有不同于铸铁或钢的材料用于相邻结构，必须考虑该材料的弹性模量和不同的热膨胀系数，以便能得到足够的紧配合。对于铝材和薄壁轴承座以及空心轴，要得到与实心铸铁或实心钢轴一样的配合力，应该采用更紧的配合。重载，尤其是有冲击的工况，需要更大的过盈量和更窄的尺寸公差带。

【推力轴承的支撑】

对于只承受轴向载荷的推力轴承，不必径向支撑 ( 推力圆柱滚子轴承除外，由于是平滚道，所以在径向有一定的自由度 )。沟型的滚道不能提供径向的自由度，所以可为静止的垫圈选用松配合。旋转垫圈一般用紧配合。对于也承受径向载荷的推力轴承，如推力调心滚子轴承，应采用和向心轴承相同的配合方式。推力轴承与配合件的接触表面必须和旋转轴线垂直 ( 轴向跳动公差不低于 IT5)，以保证所有滚动体均匀承载。
