直线循环滚柱轴承及导轨组件

特性 ：主要应用在需要承受极高的载荷，但仍能确保高刚性和高精度的 场合。 预载的直线导轨尤其适用于大行程的机床行业。 直线循环滚柱轴承及导轨组件有满滚柱设计和带链式保持架设计。直线导轨系统包括至少一个滚柱滑块、一根导轨及塑料填塞片。直线循环滚柱轴承及导轨组件是 X-Life 质量的直线导引系统。意味着提升的技术特性，坚固耐用并且运行寿命长。

满滚柱 ：RUE..-E 系列为满滚柱。 由于具有最大可能数量的滚柱，满装圆柱滚子直线导轨的承载能力和刚性极高带链式保持架RUE..-E-KT 系列与满滚柱设计相比，滚动体由链式保持架导引。

该设计比满滚柱设计的噪音更低。但是由于保持架链的原因，在负载区的滚动体数目会有所减少。由于链式保持架版本所用滑块均为加长型，所以基本额定载荷和刚性特性与满装滚子的标准型滑块相似。

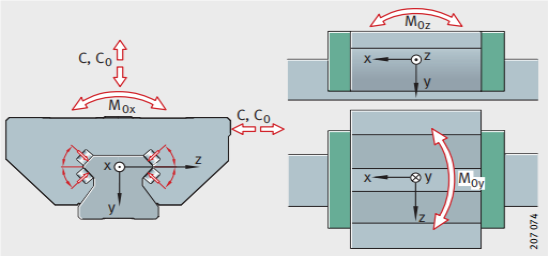

承载能力：滚动体布置为 X 型布置。能够承受各个方向的力 ‒ 除了运动方向 ‒ 和绕各个轴的力矩， 如图：

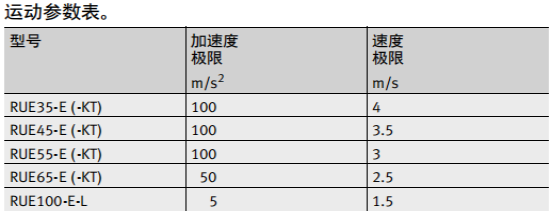

加速度和速度

滑块 ：滑块的鞍板由淬硬钢磨削加工而成，滚道精磨。圆柱滚子在塑料端盖和金属通道所形成的通道内循环。

滚柱导引 ：由于使用了专利的注塑模技术，直线循环滚柱轴承及导轨组件系统中接缝连接处少，滚动体运转平顺，滚动体保持系统使得

滑块的安装非常简单。

导轨：导轨使用淬硬钢磨削加工而成，滚道是经过超精磨削的。从上面固定或从下面固定 导轨 TSX..-E (-ADB, -ADB+K) 从上面固定，导轨 TSX..-E-U 从下面固定。所有通孔有沉头用于螺栓固定或者盲螺纹孔。

封盖条槽 ：导轨 TSX..-E-ADB 上表面有一个开槽用来安装粘结式

封盖条 (ADB)，导轨 TSX..-ADB+K 上表面带有一个燕尾型的开槽

用来安装嵌入式封盖条 (ADB+K)。

拼接导轨 ：如果需要的导轨长度 lmax 比尺寸表内的最大值大，导轨分段供应。
